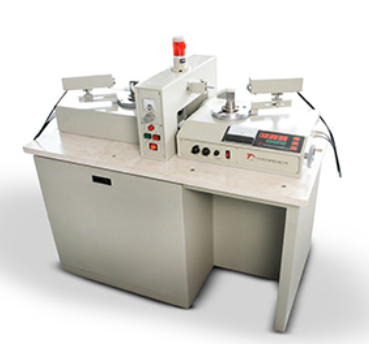

IONei settori manifatturieri di fascia alta, come i chip semiconduttori e i componenti ottici, la precisione dell'orientamento dei cristalli dei materiali determina direttamente le prestazioni e la durata del prodotto. Come strumento di ispezione fondamentale prima della lavorazione, lo strumento di orientamento dei cristalli funge da preciso navigatore per l'orientamento dei cristalli. Identifica con precisione la direzione della disposizione atomica interna dei cristalli, fornendo una guida precisa per le fasi di lavorazione successive come taglio, molatura e lucidatura. Questo strumento è un prerequisito fondamentale per garantire la qualità della lavorazione dei materiali di fascia alta ed è ampiamente utilizzato in settori high-tech come semiconduttori, ottica, aerospaziale e aviazione.

Il ruolo fondamentale delstrumento di orientamento dei cristalliL'obiettivo è affrontare la sfida dell'orientamento interno invisibile dei cristalli dei materiali cristallini, consentendo un posizionamento preciso e un rilevamento quantitativo dell'orientamento dei cristalli. Le proprietà fisiche, chimiche e ottiche dei materiali cristallini sono anisotrope, il che significa che durezza, tenacità, indice di rifrazione e altre caratteristiche variano significativamente a seconda dell'orientamento dei cristalli. Ad esempio, i wafer di silicio semiconduttore presentano notevoli differenze nella conduttività e nella velocità di incisione a seconda dell'orientamento dei cristalli. Se l'orientamento devia durante la lavorazione, può causare perdite dal chip, prestazioni instabili o persino un guasto completo. Sfruttando tecnologie fondamentali come la diffrazione dei raggi X, l'interferometria laser o la diffrazione a retrodiffusione di elettroni, lo strumento di orientamento dei cristalli può catturare rapidamente i segnali di diffrazione dagli atomi interni dei cristalli senza causare danni. Attraverso l'analisi dei dati, calibra accuratamente gli angoli di orientamento dei cristalli con errori che vanno da pochi secondi a pochi minuti d'arco, fornendo un riferimento angolare accurato per le fasi di lavorazione.

Come un dispositivo di navigazione "" prima dell'elaborazione, questostrumento di orientamentoOffre i principali vantaggi di velocità, precisione e non distruttività, rendendolo ideale per i requisiti di lavorazione dei materiali di fascia alta. I tradizionali metodi di orientamento dei cristalli si basavano sull'esperienza manuale, che non solo era inefficiente, ma era anche soggetta a errori significativi, non riuscendo a soddisfare i requisiti di alta precisione della lavorazione di semiconduttori e materiali ottici. Al contrario, i moderni strumenti di orientamento dei cristalli Impiegano una tecnologia di rilevamento intelligente, completando una singola misurazione in pochi secondi o minuti. Consentono l'identificazione, la calibrazione e la registrazione automatizzata dei dati relativi all'orientamento dei cristalli, migliorando significativamente l'efficienza dell'ispezione. Inoltre, la loro precisione di rilevamento soddisfa i più elevati standard del settore ed è compatibile con vari materiali cristallini, tra cui silicio, germanio, zaffiro, quarzo e diamante. Che si tratti di materie prime sfuse, fette sottili o cristalli minuscoli, è possibile ottenere un orientamento preciso attraverso test non distruttivi, evitando perdite di materiale.

Nell'industria dei semiconduttori, il strumento di orientamento dei cristalli funge da primo punto di controllo di qualità nella produzione di chip. I chip semiconduttori si basano su substrati cristallini come wafer di silicio o carburo di silicio. Prima della lavorazione, questi substrati devono essere accuratamente calibrati per l'orientamento dei cristalli utilizzando strumento di orientamentoper determinare la direzione e l'angolo di taglio. Ciò garantisce che la disposizione dei transistor e la direzione della trasmissione della corrente siano in linea con i requisiti di progettazione durante i successivi processi di fotolitografia e incisione. Ad esempio, nella lavorazione di wafer di silicio di grado fotovoltaico, strumento di orientamentoè in grado di individuare con precisione gli orientamenti chiave dei cristalli, come (100) e (111), guidando l'attrezzatura di taglio per tagliare lungo orientamenti ottimali e migliorare l'efficienza di conversione fotoelettrica dei wafer. Nella produzione di chip in carburo di silicio, un orientamento preciso aiuta a ridurre scheggiature e crepe durante il taglio, riducendo i tassi di guasto dei chip e supportando la produzione su larga scala di dispositivi semiconduttori di fascia alta.

Nel campo della lavorazione dei materiali ottici, lo strumento di orientamento dei cristalli svolge un ruolo altrettanto essenziale come navigatore. Componenti ottici come lenti, prismi e cristalli laser richiedono un'elevata coerenza nell'orientamento dei cristalli. Deviazioni nell'orientamento possono causare anomalie nella rifrazione e nella riflessione della luce, influenzando la qualità dell'immagine dei sistemi ottici e l'efficienza di uscita del laser. Questo strumento è in grado di rilevare con precisione la direzione dell'asse ottico dei cristalli ottici, guidando le apparecchiature di lavorazione per eseguire la molatura e la lucidatura lungo l'asse ottico. Ciò garantisce che la trasmittanza luminosa e l'indice di rifrazione dei componenti ottici soddisfino gli standard di progettazione, rendendolo ampiamente applicabile nella produzione di prodotti come obiettivi per fotocamere, dispositivi laser e strumenti ottici.

Inoltre, gli aggiornamenti intelligenti di strumenti di orientamento dei cristalli hanno ulteriormente migliorato il loro valore "navigation". Modernostrumento di orientamento dei cristallintiPossono interfacciarsi con computer e apparecchiature di taglio, trasmettendo in tempo reale i dati di orientamento rilevati ai sistemi di elaborazione. Ciò consente la regolazione automatica degli angoli e dei percorsi di taglio, realizzando un flusso di lavoro integrato di rilevamento-elaborazione. Ciò riduce significativamente gli errori operativi umani, migliorando al contempo l'efficienza di elaborazione e la coerenza del prodotto. Inoltre, questi dispositivi sono dotati di funzioni di archiviazione e tracciabilità dei dati, consentendo la registrazione dei dati di orientamento per ogni lotto di cristalli. Ciò facilita il controllo qualità e la successiva analisi dei problemi, rendendoli adatti alle esigenze di produzione industriale su larga scala.

Come navigatore di orientamento dei cristalli per l'elaborazione di materiali semiconduttori e ottici, strumento di orientamento dei cristalliAffronta la sfida del posizionamento dei cristalli con le sue capacità di rilevamento precise, rapide e non distruttive. Fornisce un supporto affidabile per le successive fasi di lavorazione, influenzando direttamente le prestazioni e la qualità dei prodotti di fascia alta. Con l'avanzare dell'industria dei semiconduttori e dell'ottica verso una maggiore precisione e miniaturizzazione, questo strumento continuerà a evolversi e ad aggiornarsi, consolidando il suo ruolo di dispositivo di ispezione fondamentale per lo sviluppo di alta qualità delle industrie high-tech.
